AAO循環過濾器
新一代納米顆粒過濾器
AAO循環過濾器是使用AAO濾膜進行納米顆粒的分離和濃縮的一款過濾裝置。針對濾膜在普通過濾裝置中易堵孔的問題，創新性的提出“循環過濾”的概念。獨特的設計結構，實現了邊循環邊過濾的功能，有效防止濾膜孔道堵塞。循環速度和過濾速度分別控制，根據需要進行調整，可實現快速提高納米顆粒濃度，或者長時間無人值守的緩慢過濾。特殊的墊圈支撐片設計，確保脆性的AAO在裝配過程和過濾時不會損壞。
使用AAO循環過濾器，需要一個微型蠕動泵來循環濾液。配合使用我們的高性能雙通AAO濾膜（可選孔徑從30nm到390nm），納米顆粒的截留率接近100%，實現精確過濾。在我們的AAO膜的純水測試中，過濾速度上限為20mL/min；推薦過濾速度不高于10mL/min。

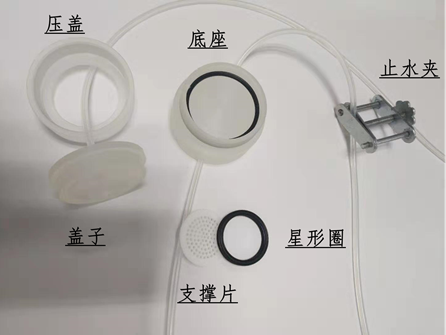

基礎型過濾器配件圖

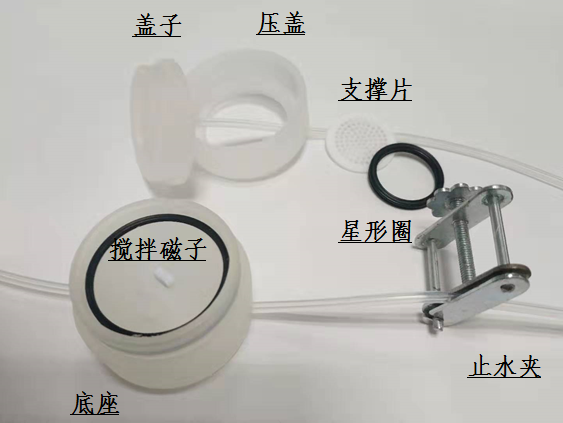

攪拌型過濾器配件圖

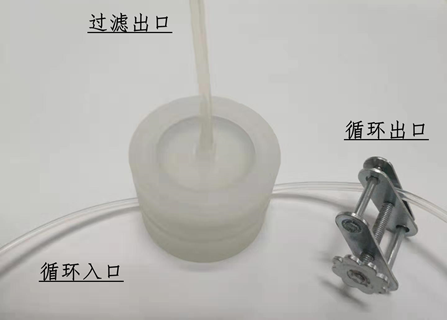

AAO循環過濾器組裝圖
標準套件：
- · 過濾器蓋子（聚丙烯）
- · 過濾器底座（聚丙烯）
- · 出入口接頭 （3個，聚丙烯）
- · 外接管道（硅膠，內Φ1mm，外Φ3mm）
- · 螺旋止水夾
- · 星形密封圈（2個，丁腈橡膠）
- · 支撐片（聚四氟乙烯）
- · 過濾器壓蓋（聚丙烯）
- · 攪拌磁子（聚四氟乙烯）
推薦接口連接圖
循環過濾原理
循環泵啟動后，過濾液從循環入口進入過濾器的循環腔，然后從循環出口流回，形成循環流。通過調整止水夾，限制循環出口流量，從而增大循環腔內液體壓力。當循環腔內的壓力達到能夠克服AAO孔道所產生的阻力時，部分液體將開始流過AAO膜的孔道，由此實現“邊循環邊過濾”的功能。由接口連接圖可知，過濾器的輸入流量=循環流出量+過濾流出量。在輸入量一定的情況下，通過調節循環出口管上的止水夾，可改變循環出口的流量，使循環腔內壓力產生變化，由此調節AAO跨膜壓力差，控制溶液過濾的速度。我們的AAO濾膜具有極好的透水性，較小的跨膜壓力就可以使稀溶液通過濾膜，因此過濾速度調節十分方便。
濃縮功能：隨著溶劑不斷流過AAO膜，濾液的溶劑將逐漸減少，因此比孔徑大的顆粒的濃度將逐漸升高，產生濃縮的效果。
分離功能：部分比孔徑小的顆粒可伴隨溶劑通過AAO孔道，過濾到濾膜另一側，并通過過濾出口流出。其余小顆粒及比孔徑尺寸大的顆粒將通過循環出口流回，進行再次循環。
注意事項
- 1. 在使用前務必用水清理各個部件，擰緊壓蓋和底座，確保密封圈密封。
- 2. 過濾膜裝入過濾器的順序：蓋子朝上放置，先把白色四氟乙烯支撐片放入，接著放過濾膜，繼續放黑色橡膠星形密封圈，然后蓋子的固定銷與底座缺口對齊，防止在擰緊壓蓋的過程中密封圈轉動損壞過濾膜，最后擰緊壓蓋和底座。
- 3. 過濾過程中，部分納米顆粒會吸附到AAO濾膜上。可進行溶液快速循環（10mL/min），起到沖刷濾膜的作用，防止濾膜被堵孔或覆蓋。
- 4. 過濾后，AAO膜可能會吸附在密封圈上，可一同將二者取出，然后小心將AAO取下，或等AAO膜晾干后再將其取下。
- 5. 如果裝配不夠緊密，可能出現液體漏出到兩個星型密封圈之間的間隙，但不會漏出過濾器。
- 6. 聚丙烯在80℃以下能耐酸、堿、鹽液及一般有機溶劑的腐蝕。
- 7. 丁腈密封圈不適用于極性溶劑之中，例如酮類、臭氧、硝基烴、MEK 和氯仿。
目前推出聚丙烯PP（不透明）和聚碳酸酯PC（透明）版本帶攪拌功能的升級版，詳情請咨詢公司客服。
