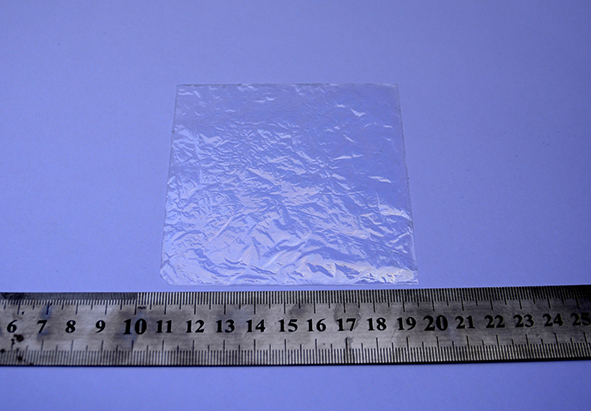

圖3. 一片大面積的PMMA/AAO薄膜

圖4. 一個(gè)典型的AAO超薄膜產(chǎn)品照片

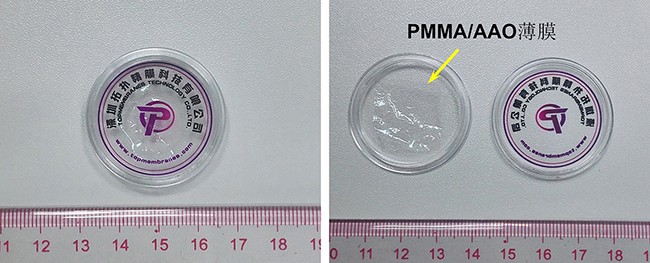

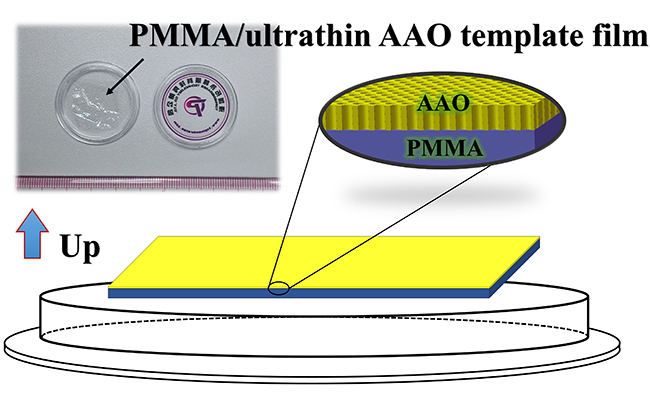

圖5. 超薄AAO模板實(shí)物圖以及產(chǎn)品放置示意圖

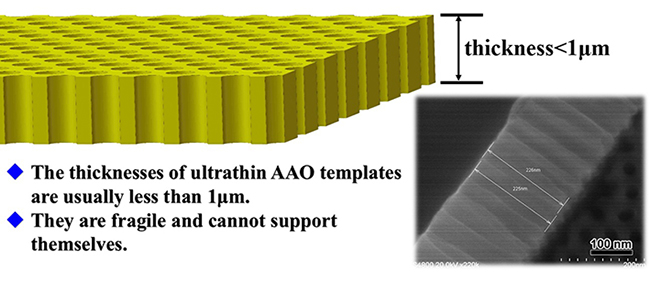

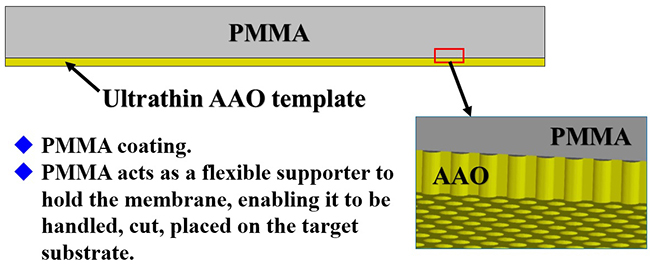

超薄AAO模板的一個(gè)缺點(diǎn)就是操作困難（不像單通多孔納米模板有鋁基支撐），這是因?yàn)锳AO厚度小于1微米時(shí)不能自支撐，如圖1所示，而且非常脆弱，使用非常不方便。我們將超薄AAO模板表面涂覆一層PMMA作支撐，如圖2所示，可以非常方便地取放、裁剪、轉(zhuǎn)移到任意目標(biāo)襯底之上。 借助于PMMA膜，可以獲得大面積的超薄AAO模板，如圖3所示。將大面積膜小心地剪切，可以獲得較小面積的超薄AAO模板，實(shí)物照片如圖4所示。在包裝盒內(nèi)膜的PMMA面為朝下，AAO一面朝上，面對(duì)帶有l(wèi)ogo的盒蓋，如圖5所示。

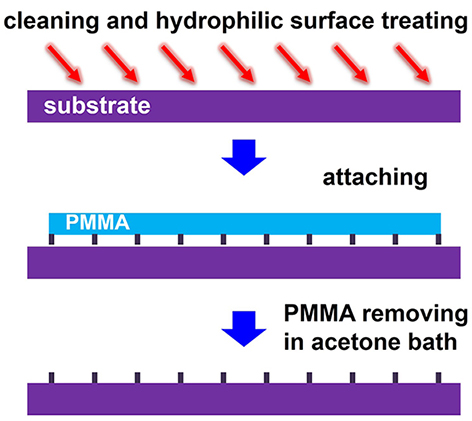

圖6. 超薄AAO模板轉(zhuǎn)移原理示意圖

超薄AAO模板一般需要轉(zhuǎn)移到目標(biāo)襯底之上使用，圖6給出了帶有PMMA支撐層的超薄AAO的一種轉(zhuǎn)移方法的原理。首先將目標(biāo)基底清洗干凈，并進(jìn)行親水處理，這樣可以使AAO將與基底貼合更加均勻緊密。（注：其實(shí)對(duì)于硅片，石英片，玻璃片等，只要清洗干凈，不進(jìn)行親水處理也是可以，只是AAO與基底之間的貼合稍微差一些，沒多大影響，）。親水處理可以采用小功率氧氣（或空氣）plasma清洗處理，或采用紫外光表面處理機(jī)處理。如果沒有這些設(shè)備，可以使用piranha（食人魚）溶液處理基底，它可以同時(shí)讓基底清潔并親水，但是操作時(shí)要注意安全。

然后將PMMA/AAO剪裁成所需形狀和大小放置于襯底之上。采用丙酮中即可除去PMMA支撐層，在此過程中，超薄AAO模板將與襯底貼合。除去PMMA之后，由于超薄AAO很脆弱，請(qǐng)勿碰觸AAO超薄膜表面，以免AAO破損。轉(zhuǎn)移操作過程中所有容器及操作臺(tái)面務(wù)必事先清洗干凈。

關(guān)于有機(jī)物基底：請(qǐng)確�；�底不溶于丙酮，否則會(huì)造成轉(zhuǎn)移失敗。

如果您不想自己進(jìn)行超薄膜的轉(zhuǎn)移，我們也提供超薄膜的轉(zhuǎn)移服務(wù)，基底由客戶提供。寄基底時(shí)，請(qǐng)附上一張基底的說明，包括基底的材料、形態(tài)、處理注意事項(xiàng)、基底對(duì)應(yīng)的超薄膜型號(hào)等。郵寄之前請(qǐng)將基底切割后清洗干凈，包裝基底要保證我們?nèi)菀兹〕觯�如果基底表面易損傷，可以將它用寬度較窄（如3~5mm）的雙面膠固定在包裝盒底部，不要用導(dǎo)電碳膠。如果基底比較多充足，可以額外郵寄幾片基底以備用。具體的轉(zhuǎn)移收費(fèi)標(biāo)準(zhǔn)請(qǐng)與我們的客服聯(lián)系。轉(zhuǎn)移按基底個(gè)數(shù)收費(fèi)，而不是AAO膜的個(gè)數(shù)，比如一片AAO剪成2片，轉(zhuǎn)移到2個(gè)基底上，則視為2次轉(zhuǎn)移操作，因?yàn)闊o論膜大小，轉(zhuǎn)移所耗費(fèi)的時(shí)間基本相同。對(duì)于孔間距450nm的超薄膜，基底必須是拋光基底，或者玻璃基底，也就是說表面必須平整光亮，非拋光基底我們是不提供轉(zhuǎn)移服務(wù)的�；�底尺寸，圓形的必須小于等于1英寸，方形的必須小于等于20*20mm，比這個(gè)大的基底我們是不提供轉(zhuǎn)移服務(wù)的。除了一般的硅片，其它基底有客戶提供，寄基底是可多寄幾片備用。

注：當(dāng)PMMA/AAO浸泡在丙酮中時(shí)，PMMA的消失有兩種方式，一種是很快破碎后從AAO上脫落，另一種是不破碎，而是慢慢溶解，這兩種情況都有可能遇到，無法預(yù)測(cè)。所以，看到膜放進(jìn)丙酮后破裂脫落，不用擔(dān)心，那是PMMA膜破碎，不是AAO膜，用手電在旁邊照射，仔細(xì)觀察，可以清楚地看到AAO膜。

由于轉(zhuǎn)移到基底表面的超薄膜表面不能觸碰，因此我們?cè)谵D(zhuǎn)移好之后包裝時(shí)一般用雙面膠將基底固定與包裝盒底部。取出時(shí)要小心，用鑷子在基底邊緣輕輕撬動(dòng)以使基底與雙面膠脫離，如果仍不易撬起，可以在基底邊緣滴加少許乙醇以使雙面膠暫時(shí)失去粘性，輕輕撥動(dòng)或撬動(dòng)即可輕易取出基底。

溫馨提示：厚度小于200nm的超薄AAO模板很脆弱，在轉(zhuǎn)移使用的時(shí)候比較容易出現(xiàn)破裂現(xiàn)象，所以當(dāng)選擇厚度小于200nm的超薄AAO模板時(shí)，一定要慎重，例如轉(zhuǎn)移面積為15mm*15mm的大小，局部微小破損屬于正�，F(xiàn)象。另外在轉(zhuǎn)移使用過程中，最好將膜剪成更小的小片使用，比如5*5mm，膜面積越小，膜的破裂可能性以及破裂程度會(huì)越小。

注：如果將PMMA面貼于基底，待PMMA除去后，AAO的正面與基底接觸，由于AAO正面孔與孔之間大部分是凸起結(jié)構(gòu)，所以此時(shí)AAO與基底的接觸面就比較小，與基底的結(jié)合變?nèi)�，預(yù)計(jì)AAO在后期可能更加容易用膠帶粘掉。

比較大的（15*15mm）超薄AAO的轉(zhuǎn)移方法可以從這個(gè)鏈接下載文件進(jìn)行了解：http://topmembranes.com/intro/Ultrathin_AAO_transfer_cn.rar

如果您的基底很小，比如小于10*10mm，比如是5*10mm，就可以采用“撈”的方法。首先，把盛有丙酮的玻璃燒杯或結(jié)晶皿（結(jié)晶皿比較好，口比較大）放在通風(fēng)櫥里，一般用的結(jié)晶皿直徑60mm，深度三四厘米，深度較淺方便操作。通風(fēng)櫥桌面要擦干凈，桌面是黑色的，然后找一個(gè)LED手電筒，聚焦的那種，不要使用手機(jī)的照明，手機(jī)照明沒有光束。手電筒不需要很高級(jí)，聚焦也不需要很好，有個(gè)光束就行，從側(cè)面照射裝有干凈的丙酮的干凈的玻璃結(jié)晶皿，用燒杯的話因?yàn)樘�深了，不好操作，玻璃結(jié)晶皿口大，有比較淺，不會(huì)擋住鑷子，從側(cè)面照射裝有干凈的丙酮的干凈的玻璃結(jié)晶皿，然后干凈的黑色桌面作為背景，通風(fēng)櫥風(fēng)機(jī)要開著（丙酮傷身體，不要吸入丙酮），通風(fēng)櫥的燈關(guān)掉，手電筒側(cè)面照射打開手電筒，這樣儀器就準(zhǔn)備就緒了。比如您的基底是7*7mm，您可以將PMMA/AAO用干凈的剪刀裁剪，剪出一片7*9mm的PMMA/AAO，注意，PMMA/AAO要比基底略大，因?yàn)楹竺嬖趽频臅r(shí)候會(huì)有一部分AAO搭在邊上繞到基底側(cè)面或/和背面，當(dāng)然也可以是7*10mm，8*10mm，使AAO在一個(gè)維度上大于基底的最小邊長。剪好PMMA/AAO后，把它放在丙酮里，注意，放的時(shí)候AAO那一面向上，PMMA那一面朝下，就跟包裝盒里的放置方法相同。放進(jìn)丙酮里之后，PMMA/AAO膜會(huì)沉到容器底部。手電筒在旁邊照著，可以清晰地看到PMMA/AAO片，調(diào)節(jié)光束的位置，讓觀察更加清楚方便 。過幾分鐘后AAO與PMMA就會(huì)部分分離了。此時(shí)輕輕轉(zhuǎn)動(dòng)容器，或者輕輕晃動(dòng)容器，或者用鑷子夾著基底輕輕攪動(dòng)容器里的丙酮，目的是讓AAO上部的丙酮形成一定的流動(dòng)。您可以放入PMMA/AAO之后先不動(dòng)丙酮，先讓丙酮靜態(tài)溶解一下PMMA，過幾分鐘后再晃動(dòng)。AAO與PMMA分離是逐步的，先從邊緣分離，晃動(dòng)的時(shí)候流動(dòng)的丙酮會(huì)帶起一部分脫離的AAO，手電筒在旁邊照著，可以看到AAO部分起來了。有一部分AAO立起來了。幾分鐘到十幾分鐘后，AAO就完全與PMMA分離。分離后AAO會(huì)隨著丙酮的流動(dòng)在丙酮中懸浮游動(dòng)，手電筒在旁邊照著，是可以觀察到AAO的，很柔軟。用尖嘴鑷子夾著基片，手電筒在旁邊照著，通風(fēng)櫥燈光保持關(guān)閉（環(huán)境要暗一些），用捏著基底的鑷子輕輕攪動(dòng)丙酮，找到看到懸浮游動(dòng)的AAO膜。撈的時(shí)候，基底略微傾斜，用基底的一個(gè)邊（傾斜后最上面的那個(gè)水平邊）去“挑”AAO膜的一個(gè)邊緣�！疤簟笔怯靡粭l線去挑一個(gè)面，這條線就是基底的一個(gè)側(cè)邊，面就是AAO膜，也就是說讓AAO“搭”在基底上。錯(cuò)誤的操作方法是水平放置基底，試圖把AAO平著端起來，因?yàn)槠街�端的話，AAO在基底接近液面的時(shí)候，由于丙酮的流動(dòng)，就會(huì)從基底上滑落。而如果是用基底一個(gè)邊去“挑”或者 “抓”AAO的一個(gè)頭的話，就能把它抓住。基底保持傾斜，被抓住一邊的AAO其余部分就會(huì)在基底提離丙酮液面的時(shí)候，鋪在基底表面。在操作的時(shí)候可以仔細(xì)體會(huì)。千萬不要試圖用比AAO面積大的基底去平端AAO膜試圖讓AAO膜位于基底中心。撈出來之后，要等丙酮揮發(fā)干，然后將基底再放入第二杯干凈的丙酮里泡著。這個(gè)時(shí)候AAO和基底就不會(huì)脫離了。然后，泡十分鐘（時(shí)間可以調(diào)節(jié)）后，拿出來晾干，再放在第三杯干凈的丙酮里泡著。泡一段時(shí)間后拿出來晾干，即可。

圖7. 幾種典型的超薄AAO模板的SEM圖（注意，超薄AAO模板的孔徑均勻性和排列有序性相對(duì)于單通和雙通厚膜來說是比較差的。上面圖片是挑選的比較好的區(qū)域和樣品拍攝的電鏡圖。超薄AAO的產(chǎn)品質(zhì)量也有一定的波動(dòng)，購買前請(qǐng)知悉，以免有心理落差）

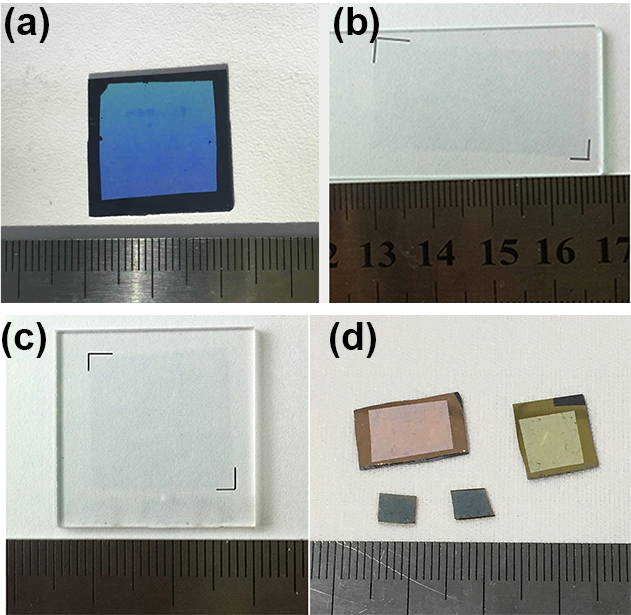

圖8. 轉(zhuǎn)移至（a）硅片（b）載玻片（c）石英玻璃（d）其它基底表面。（a,d）為孔間距450nm的超薄膜，（b,c）為孔間距100nm的超薄膜。注：(a)圖中為孔間距450nm的超薄膜，藍(lán)色外觀是由于在側(cè)面有低角度白光照射，在自然光下其顏色為非常淡的藍(lán)色接近白色，如圖(d)所示。

圖9. 超薄AAO模板的近距離透光性。(a,b) 孔間距較小的AAO，石英片基底；（c）孔間距450nm，普通玻璃基底

圖7為幾種典型規(guī)格的超薄AAO模板的SEM圖。圖8為轉(zhuǎn)移到一些基底表面的超薄AAO模板的實(shí)物照片�？梢钥吹接捎贏AO很薄，所以透明度很高。孔中心間距65nm、100nm、125nm的超薄AAO模板是無色的，孔中心間距450nm的超薄膜是淡藍(lán)色的（側(cè)面有白光照射）。采用類似方法，可以方便地將超薄AAO轉(zhuǎn)移到Si、藍(lán)寶石、石英玻璃、普通玻璃、SiC、ZnO、GaN、ITO、FTO、STO等基底表面。對(duì)于PDMS基底，雖然也能轉(zhuǎn)移上去，但是目前還不能確切知道PDMS是否與丙酮反應(yīng)而造成基底表面溶解，所以柔性有機(jī)物基底轉(zhuǎn)移的話很可能出問題。

沉積金屬方法提示：使用超薄AAO膜作為掩模板在基底上制備納米顆粒，推薦使用電子束蒸鍍法，因?yàn)槠湔翦兎较蛐院�。磁控濺射方向性不好，很難不到納米顆粒，而且濺射時(shí)AAO也容易從基底上卷起來，所以盡量不要使用磁控濺射法，請(qǐng)知悉。

將AAO轉(zhuǎn)移到基底上后，不要放入水或者水溶液中，否則可能脫落。

利用轉(zhuǎn)移的AAO做電化學(xué)沉積然后制備納米棒，目前可能只有2篇文獻(xiàn)有相關(guān)報(bào)道(Sci. Rep.2016,6,18967和Langmuir 2017, 33, 503−509，后者涉及到如何提高AAO與基底之間的結(jié)合力)，有一定風(fēng)險(xiǎn)，可能會(huì)失敗。另外，提高AAO與基底之間的結(jié)合力的方法可以參閱以下文獻(xiàn)：Adv. Mater. 2010, 22, 2028–2032；J. Mater. Chem. C, 2018,6, 6471-6482，只是我們也沒有試過這些方法。

超薄AAO模板不可以用超聲清洗，否則會(huì)完全破碎。

超薄AAO模板透光性很好，比如孔中心間距65nm、100nm、125nm的超薄AAO，正面看上去用肉眼幾乎觀察不到。轉(zhuǎn)移到玻璃基底上以后的照片如圖9所示。

超薄AAO模板加熱到五六百度時(shí)可以的，但是如果加熱到更高溫度，由于膨脹系數(shù)等差異，超薄膜可能出現(xiàn)裂紋，所以高溫實(shí)驗(yàn)需謹(jǐn)慎。

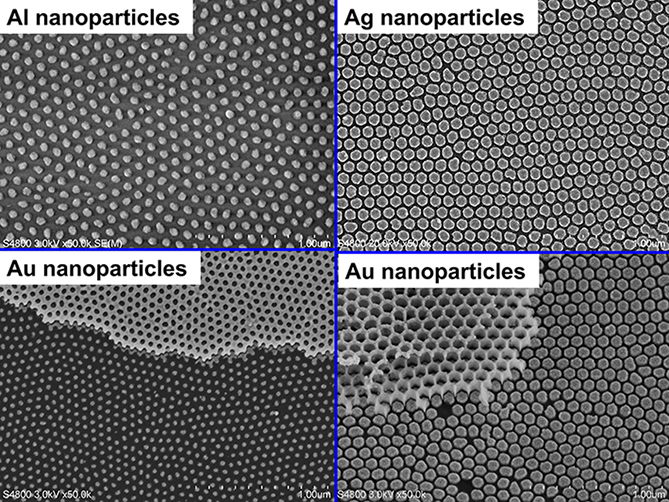

圖10. 超薄AAO模板制備的納米顆粒陣列示例。右下角SEM圖為傾斜30°視角，其余為正視角。

以超薄AAO為掩膜版，可以進(jìn)行金屬或半導(dǎo)體納米材料的沉積，從而獲得納米材料點(diǎn)陣，如圖10所示。所以可以以金屬納米點(diǎn)陣為催化劑生長納米線陣列，也可以直接刻蝕將在基底表面制備納米坑陣列。

物理蒸發(fā)制備納米顆粒選取超薄AAO時(shí)，一般選取孔直徑與膜厚的比例為1:3~1:6 （孔間距450nm的可以到1:1）。AAO膜如果太薄，則膜在操作過程中容易損壞，而且AAO與基底粘附性可能會(huì)太強(qiáng)；如果太厚，材料蒸氣不易到達(dá)基底。采用多孔膜為模板和真空蒸鍍法（如電子束沉積，熱蒸發(fā)）制備納米顆粒時(shí)，隨著金屬沉積厚度的增加，沉積的膜會(huì)使孔會(huì)逐漸變小，厚度繼續(xù)增加最終孔會(huì)完全堵住。在沉積時(shí)金屬膜不要太厚，超薄AAO結(jié)構(gòu)參數(shù)、沉積厚度與得到的納米顆粒的形狀的關(guān)系，可以參閱文獻(xiàn)：Chem. Mater., 2005, 17, 580-585，另外，文獻(xiàn)Small 2010, 6, 1741中也有相關(guān)內(nèi)容。由于沉積原理的限制，制備的納米顆粒是小于孔徑的。

注意：超薄膜在使用如電子束蒸發(fā)法制備納米顆粒時(shí)需要襯底法線對(duì)著金屬蒸發(fā)源，也就是說必須使金屬原子的飛行方向平行于基底的法線方向，或者說金屬原子的飛行方向平行于AAO孔道軸線方向，這樣金屬蒸汽才能穿過孔道到達(dá)基底，這一點(diǎn)非常重要，一定要重視。

蒸鍍完金屬之后，可以用膠帶將AAO粘去，推薦使用聚酰亞胺高溫膠帶或者3M470電鍍膠帶（后者效果更好一些）。首先將膠帶慢慢貼于樣品表面，然后用指肚輕輕按壓整個(gè)表面，使膠帶與AAO充分粘合，然后慢慢撕去膠帶即可。注意，蒸鍍金屬不要太厚，比如孔徑幾十納米的AAO，一般蒸鍍金屬的厚度為二三十納米就可以，如果太厚了的話AAO比較難以粘下來。孔徑兩三百納米的鍍膜厚度可以厚一些。

溫馨提示：AAO模板為自下而上的方法制備，屬于自組織結(jié)構(gòu)，因此它的孔徑都有一定的分布范圍，而不是單一值，特別是孔間距450nm的模板不均勻性略大一些，選擇AAO的時(shí)候一定要注意。孔的排列為短程有序（微米級(jí)），每個(gè)有序區(qū)域可稱為一個(gè)“籌”，在籌邊界處孔的形狀可能大都不是正圓形。超薄膜的孔徑分布比雙通厚膜以及單通膜寬一些。如果您對(duì)多孔膜的孔徑均勻程度要求非常非常高，對(duì)孔的圓形程度要求非常非常高，那么AAO并不是好的選擇，您可以另外選擇自上而下的加工方法。

注意：AAO模板采用自下而上的方法制備，因此孔徑分布有一定寬度，并不是報(bào)價(jià)單里所標(biāo)的單一值，孔間距越大，孔徑分散范圍越大。而對(duì)于超薄AAO薄膜，其分散范圍比單通AAO更寬，孔間距100nm，125nm的超薄膜，孔徑分散寬度大的可達(dá)20nm，對(duì)于孔間距450nm的超薄膜，孔徑分散范圍一般是60nm，偶爾情況，個(gè)別的最小最大孔徑差可達(dá)90nm，報(bào)價(jià)單里標(biāo)注的孔徑變化范圍為主體范圍，比如孔徑260~310nm，意思是在整個(gè)大面積膜不同位置測(cè)試后，絕大部分孔徑在這個(gè)范圍，但是偶爾也會(huì)有個(gè)別區(qū)域孔徑偏離這個(gè)范圍，比如個(gè)別孔徑達(dá)到340nm，這是正�，F(xiàn)象。在測(cè)試AAO模板孔徑時(shí)，一定要選擇不同位置，多個(gè)位置測(cè)試，全面反映整片AAO孔徑大小，而且要拍高倍照片，切忌只測(cè)一兩個(gè)位置，只拍一兩張圖，只拍低倍照片然后就下結(jié)論。以上注意事項(xiàng)在購買前請(qǐng)知悉。AAO模板孔徑有一定分布，超薄AAO模板分布范圍更寬一些，對(duì)孔徑要求很精確的用戶選用前請(qǐng)謹(jǐn)慎。

對(duì)于膜厚小于200nm的超薄AAO，由于它太薄，很脆弱，在轉(zhuǎn)移的時(shí)候容易破損和折疊，所以建議將其剪成小片來使用（比如面積為5*7mm），采用撈的方法轉(zhuǎn)移到比較小的基底上。在撈的時(shí)候，不要試圖用基底將AAO平端起來，一定要基底略微傾斜，用基底的一個(gè)邊去挑超薄AAO的一個(gè)角，讓AAO的一個(gè)角掛在（或者說扒著）基底的邊上，然后將基底慢慢提出液面即可。注意超薄AAO很脆弱，很容易破損和折疊，操作要細(xì)心和有耐心。

關(guān)于褶皺：超薄AAO轉(zhuǎn)移到基底上之后會(huì)有局部褶皺現(xiàn)象，一方面是因?yàn)锳AO柔軟而超薄，就像把一大片自由的保鮮膜貼到一塊鋼板上，由于保鮮膜沒有張緊拉平，所以褶皺很難避免；另一方面是AAO本身某些位置可能會(huì)有一些塑性變形，造成褶皺。褶皺位置AAO膜與基底有一定距離，所以屬于缺陷位置。購買前請(qǐng)知悉。轉(zhuǎn)移之前可以將基底進(jìn)行親水處理，比如硅片、玻璃、藍(lán)寶石、石英等可以用硫酸雙氧水混合液（食人魚溶液）浸泡進(jìn)行親水處理，以增加AAO與基底之間的結(jié)合力，從而減少褶皺。

關(guān)于超薄AAO的后期去除：超薄AAO在沉積完金屬后，或者在干法刻蝕后，一般都是要除去AAO的，所可能遇到的問題是AAO除不掉或者不能完全除掉。我們推薦使用的方法是膠帶法。使用棕色的高溫膠帶或者3M470電鍍膠帶（相對(duì)來說3M470電鍍膠帶效果更好一些），慢慢貼在AAO表面，用指肚按壓使膠帶和AAO充分接觸，然后慢慢撕去膠帶。出現(xiàn)AAO粘不掉的原因很多，其中一個(gè)主要原因是金屬沉積的太厚了，孔中心間距不大于125nm的超薄膜沉積金屬的厚度盡量不要超過25nm，沉積厚度15nm或20nm為宜，孔間距450nm的目前還沒出現(xiàn)過這個(gè)問題；另外的原因是樣品如果經(jīng)過高溫（比如大于400度），AAO與基底之間可能燒結(jié)，導(dǎo)致粘不掉；還有一個(gè)原因是基底本身，有些基底本身就和AAO粘附性很強(qiáng)，這種情況很難預(yù)測(cè)，只有真正做的時(shí)候才知道，所以對(duì)于除了硅片、藍(lán)寶石、玻璃片之外的基底，要考慮到這個(gè)問題。不用擔(dān)心膠帶會(huì)不會(huì)把金屬納米顆粒粘掉，因?yàn)槟z帶是不會(huì)碰到金屬納米顆粒的，而且有時(shí)甚至直接用膠帶多粘幾次，第一次露出的納米顆粒也不會(huì)被粘掉，根據(jù)實(shí)際情況來定。如果不用膠帶粘的方法，可以使用NaOH（5~10wt%，常溫，時(shí)間為十幾分鐘到半小時(shí)）或磷酸（5~10wt%，40~70度，時(shí)間不確定，一般大于一小時(shí)），NaOH腐蝕性更強(qiáng)一些，我們不推薦使用溶液法，因?yàn)槿芤悍ㄍ�往�?huì)污染樣品，而且，AAO溶解后，AAO表面的金屬納米顆�；蚪饘倌ず芸赡苷掣皆跇悠繁砻嬖斐啥�次污染。如果實(shí)在要使用溶液法，建議的操作方式是：將沉積完金屬膜的樣品反扣在溶液表面，反面向下，讓它漂浮著，如果飄不起來，就把樣品先貼在泡沫塑料板上，然后再反扣在溶液表面，溶解過程中可以適當(dāng)搖晃搖晃樣品和溶液，這樣當(dāng)AAO被溶解后，表面的金屬膜或金屬顆粒會(huì)往下掉，脫離樣品表面而掉落并下沉到容器底部，有時(shí)用肉眼可以看到絮狀物往下掉，那些就是AAO表面的金屬顆�；蛘呓饘倌そ饘倬W(wǎng)。溶液法并不是很成熟，需要根據(jù)實(shí)際情況自行改進(jìn)。溶液法也可能會(huì)存在AAO除不完（有時(shí)是金屬膜金屬顆粒殘留粘附于樣品表面而造成的假象）的問題，一個(gè)可能的原因是金屬沉積太厚了，孔間距不大于125nm的超薄膜沉積厚度盡量不要超過30nm；另一個(gè)原因可能是如果樣品經(jīng)過高溫處理（如大于600度），AAO會(huì)發(fā)生相變，變成更加耐酸堿腐蝕的相，從而使用NaOH或磷酸也很難除掉。在實(shí)際實(shí)驗(yàn)中，其實(shí)AAO的除去率也不會(huì)達(dá)到100%，總會(huì)有一些偏離理想情況。AAO如果更厚一些（比如不小于200nm），就更容易除掉一些。總之，在選用超薄AAO制備納米顆�；蚋煞�刻蝕時(shí)，都會(huì)可能遇到AAO除不掉或除不完的情況，購買和使用前請(qǐng)知悉。

使用超薄AAO膜作為掩模板在基底上制備納米顆粒，推薦使用電子束蒸鍍法，因?yàn)槠湔翦兎较蛐院�，而不推薦采用例如磁控濺射等方向性不好的方法，請(qǐng)知悉。

在您購買之前，最好能夠與我們的技術(shù)人員溝通，簡要說明您將用AAO制備何種納米結(jié)構(gòu)。

超薄AAO轉(zhuǎn)移到基底上之后都是有褶皺的，很難做到完全平整無褶皺，另外，超薄膜轉(zhuǎn)移過程中難免會(huì)有部分小的區(qū)域折疊或破損，這些屬于樣品固有缺陷，購買前請(qǐng)知悉，如果您介意，請(qǐng)謹(jǐn)慎購買。

購買之前請(qǐng)首先解一下超薄AAO的相關(guān)信息，可以從這個(gè)鏈接下載關(guān)于如何轉(zhuǎn)移（即轉(zhuǎn)移教程），以及一些其它介紹文件：

http://topmembranes.com/intro/Ultrathin_AAO_transfer_cn.rar

English:

http://topmembranes.com/intro/UltrathinAAO_en.rar
